產品介紹

產品介紹

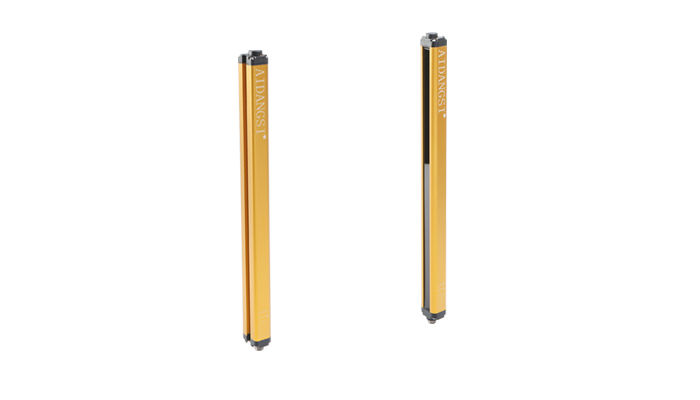

XTG系列安全光柵外形小巧，精度高，具有很強的信號發射和接受能力。其控制原理是發光器發射光信號直接由受光器接受，形成保護光幕，受光器監控光幕的通斷狀態，并將光幕的通斷信號通過內部電路處理，直接輸出低電平（通光時）或高電平（擋光時），通過傳輸線接到PLC或報警器報警電路。實現設備停止或發出安全報警。

產品特點

1.外形小巧，尺寸僅35*27.5mm

2.安裝方式靈活、簡便。

3.光點循環自檢，提升設備安全性。

4.光柵自帶晶體管輸出（PNP/NPN),

5.進口老化設備保護產品的質量安全穩定。

6.具有防水功能。

技術參數：

保護高度	60-2000mm（常規）	工作環境溫度	-10℃-55℃
光軸間距	5mm/10mm/20mm/40mm	儲存環境溫度	-25℃-70℃
分辨率	10mm/15mm/25mm45mm	工作環境濕度	溫度20℃時，空氣相對濕度<85%
光軸數量	4、6、8、10......	光幕形式	對射式
電源電壓	DC24V±20%	輸出電流	≤200mA
功率	<5W	保護距離	0.1-2000mm
響應時間	<10ms	抗光干擾	10000LUX（入射角I>5度）
絕緣電阻	≥100MΩ	介電強度	ACI500V.60S.無擊穿或閃爍
截面尺寸	35*27mm	外殼防護等級	IP65
輸出方式	NPN或PNP（常規）/繼電器常開/繼電器常閉（可根據需求選擇）

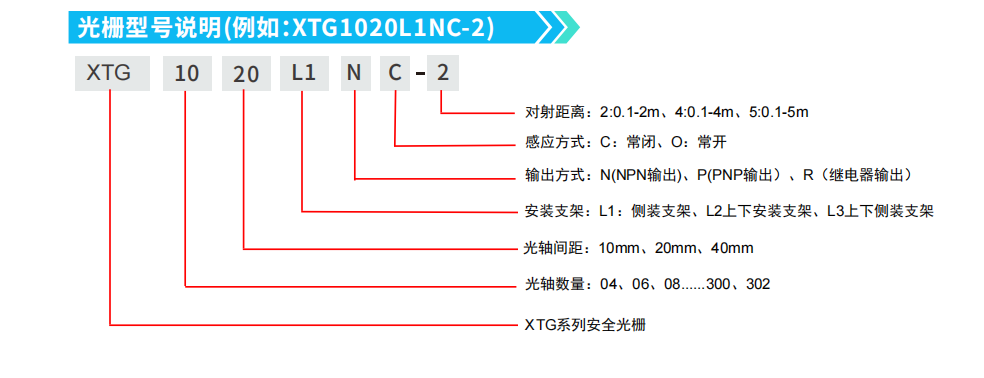

選型說明：

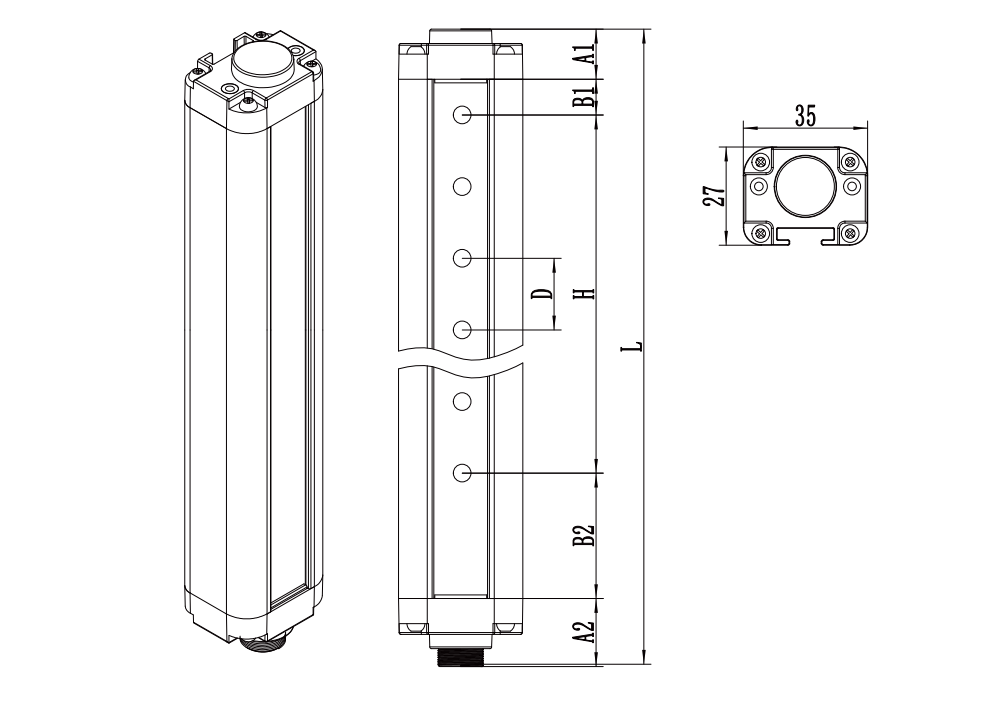

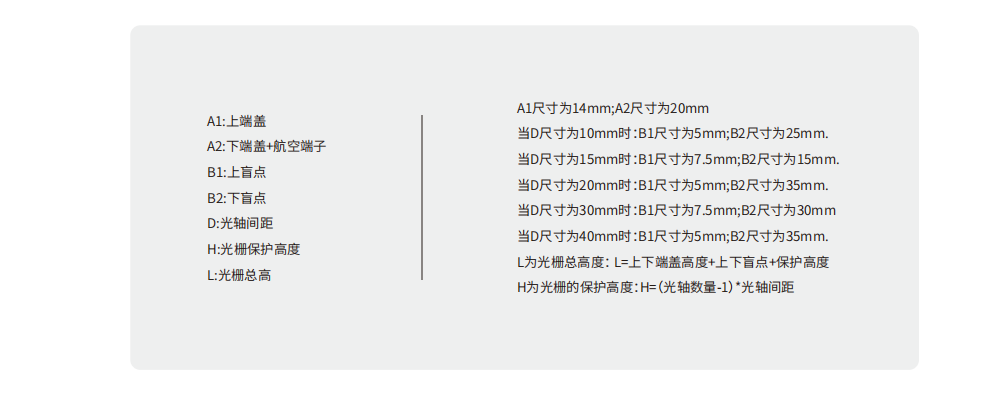

外形尺寸：

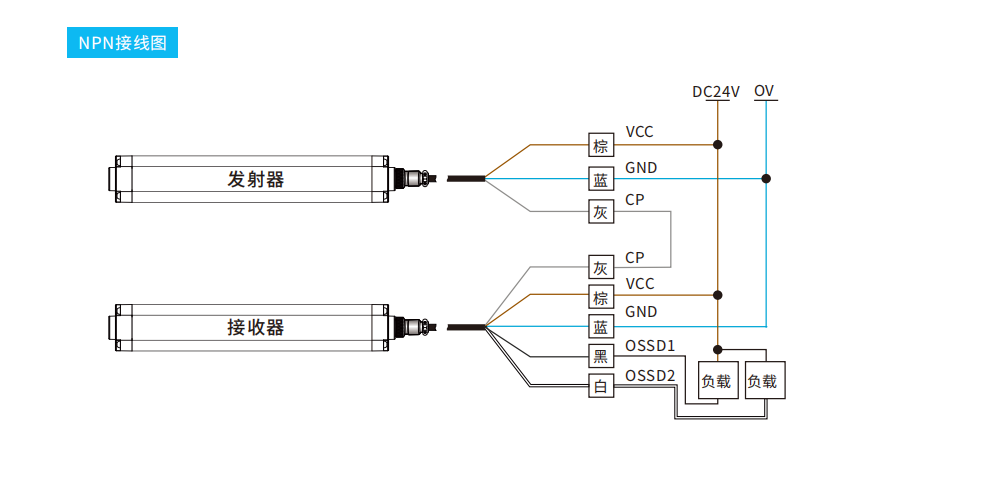

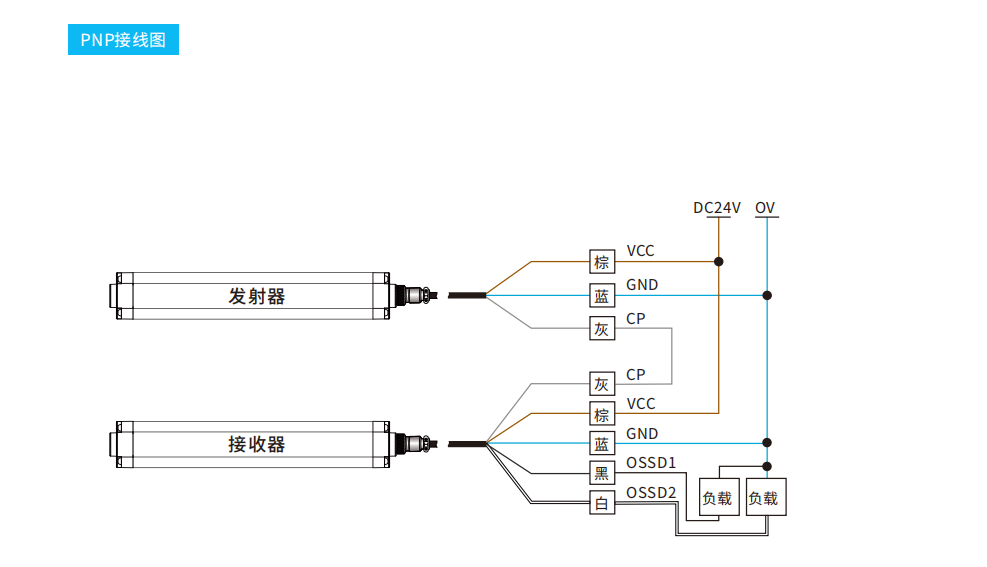

接線定義：

常用規格型號

光束間距	光束(束)	規格型號	保護高度	總高度
10mm	8	XTG0810	70	139
	12	XTG1210	110	179
	16	XTG1610	150	219
	20	XTG2010	190	259
	24	XTG2410	230	299
	28	XTG2810	270	339
	32	XTG3210	310	379
	36	XTG3610	350	419
	40	XTG4010	390	459
	44	XTG4410	430	499
	48	XTG4810	470	539

光束間距	光束(束)	規格型號	保護高度	總高度
20mm	4	XTG0420	60	139
	6	XTG0620	100	179
	8	XTG0820	140	219
	10	XTG1020	180	259
	12	XTG1220	220	299
	14	XTG1420	260	339
	16	XTG1620	300	379
	18	XTG1820	340	419
	20	XTG2020	380	459
	22	XTG2220	420	499
	24	XTG2420	460	539

光束間距	光束(束)	規格型號	保護高度	總高度
40mm	4	XTG0440	120	199
	6	XTG0640	200	279
	8	XTG0840	280	359
	10	XTG1040	360	439
	12	XTG1240	440	519
	14	XTG1440	520	599
	16	XTG1640	600	679
	18	XTG1840	680	759
	20	XTG2040	760	839
	22	XTG2240	840	919
	24	XTG2440	920	999
